73911 RSE 50 Перегородка для короба 50мм разделительная перегородка для кабельного канала (упаковка 122м) цена за метр Экопласт


Артикул: 73911
Цена роз.: 77.50 Руб

Цена крупный опт: 75.32 Руб
Цена опт: 76.41 Руб

73911  RSE 50 Перегородка  для короба 50мм разделительная перегородка для кабельного канала  (упаковка 122м) цена за метр ЭКОПЛАСТ

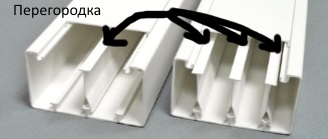

Перегородка Экопласт RSE 50 Артикул 73911 предназначена для механического разделения силовых и информационных кабелей
на  расстояние внутри кабель каналов(коробов) серии INSTA  76002 100x55 и 76008 150х55.
Перегородка имеет длину 2 метра.
Цена указана за метр.

Настоятельно рекомендуется использовать перегородку в кабель каналах (короб)!

Немного теории и зададимся целью понять важность применения механического разделителя(перегородки) в коробах(кабель каналах).

На практике работая инженером встречал данную проблему не раз, наиболее запоминающие факты:
1. Монитор видео наблюдения выдавал помехи "мыло" на экране в следствие непосредственного соприкосновения  КВК кабеля и силового ВВГ кабеля.
2. И второй случай при монтаже системы видео трансляции на телевизоры LCD в зале, добрая половина телевизоров LCD не выдавала сигналы на экраны,
виной оказались наводки от близко расположенного ВВГ кабеля. Что самое интересное, силовой ВВГ кабель выдавал помехи как на UTP медный 5 категории
так и на HDMI видео кабель.


Посмотрим на эту проблему со стороны Правила Устройства Электроустановок.

Короб согласно
Правила Устройства Электроустановок (далее сокращенно ПУЭ)  пункт 2.1.10

2.1.10. Коробом называется закрытая полая конструкция прямоугольного или другого сечения, предназначенная для прокладки в ней проводов и кабелей. Короб должен служить защитой от механических повреждений проложенных в нем проводов и кабелей.

Короба могут быть глухими или с открываемыми крышками, со сплошными или перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.

Короба могут применяться в помещениях и наружных установках.

Применение Короба (кабель-канал) согласно ПУЭ 2.1.46

2.1.46. Провода и кабели, имеющие несветостойкую наружную изоляцию или оболочку, должны быть защищены от воздействия прямых лучей.

2.1.47. В местах, где возможны механические повреждения электропроводки, открыто проложенные провода и кабели должны быть защищены от них своими защитными оболочками, а если такие оболочки отсутствуют или недостаточно стойки по отношению к механическим воздействиям, - трубами, коробами, ограждениями или применением скрытой электропроводки.


Согласно ПУЭ ,  в данном случае нас с Вами интересует пункт 2.3.86 - 1

К слову сказать в данном случае речь идет о ПРАВИЛЕ ПРОКЛАДКА КАБЕЛЬНЫХ ЛИНИЙ В ЗЕМЛЕ но стоит принять к сведению.

2.3.86. При параллельной прокладке кабельных линий расстояние по горизонтали в свету между кабелями должно быть не менее:

1) 100 мм между силовыми кабелями до 10 кВ, а также между ними и контрольными кабелями;

2) 250 мм между кабелями 20-35 кВ и между ними и другими кабелями;

3) 500 мм* между кабелями, эксплуатируемыми различными организациями, а также между силовыми кабелями и кабелями связи;

Также о требование к установке перегородки указано в пункте ПУЭ 2.3.120

2.3.120. В кабельных сооружениях кабели рекомендуется прокладывать целыми строительными длинами, а размещение кабелей в сооружениях должно производиться в соответствии со следующим:

1. Контрольные кабели и кабели связи следует размещать только под или только над силовыми кабелями; при этом их следует отделять перегородкой. В местах пересечения и ответвления допускается прокладка контрольных кабелей и кабелей связи над и под силовыми кабелями.

2. Контрольные кабели допускается прокладывать рядом с силовыми кабелями до 1 кВ.

3. Силовые кабели до 1 кВ рекомендуется прокладывать над кабелями выше 1 кВ; при этом их следует отделять перегородкой.


В силовых кабелях к примеру ВВГ и реже NYM(NUM пункт 3) возможны наводки (пункт 1)на информационную сеть (UTP)

При стандартной вертикальной установке кабель каналов серии INSTA Экопласт , внутри кабель канала  , кабели будут находится в нижней части короба и на минимально близком расстояние друг от друга  и соответственно силовой кабель к примеру ВВГ ,NYM(помех давать не должен пункт 3)  может давать индукционные наводки на информационные не экранированные кабели (к примеру обычная Витая пара UT 5 категории).

Пункт
1 .Возможны наводки в случае сильных помех в электрической сети.
Источниками могут быть отгорающий ноль, движок с искрящими щетками и т.п.
2.Обязательно проверьте !
Если провод заземления не заземлен, в нем находятся электро-магнитные наводки от фазового провода и индикаторная отвертка будет показывать эти наводки ( то есть гореть индикатор, как при наличии фазы).
3.Наводка индукционная.Помехи от кабеля NYM встречается редко но не исключены, так как провод PE лежит на одинаковом удалении от N и L, поэтому индукционные токи, наводимые в PE от L и N, складываются в противофазе.
 У ВВГ
кабеля в обычном "круглом" проводники лежат также как в NYM, в нормальном плоском ВВГ проводник РЕ обычно посредине между фазным и нулевым - расстояние тоже одинаковое,но по практике намного чаще встречаются наводки в следствию многих факторов.

Итого применение перегородки в коробе (кабель канал) НЕОБХОДИМО!
