76008 INSTA 150x55 Короб с крышкой (Крышка=80мм)


Артикул: 76008
Цена роз.: 545.00 Руб

Цена крупный опт: 541.00 Руб
Цена опт: 543.00 Руб

INSTA серия 150x55 Короб с крышкой (Крышка=80мм) 76008 Экопласт

Название серии короба Экопласт -  INSTA    ХИТ Продаж
Артикул изделия - 76008
Сечение кабель канала пластикового - 150х55 мм
Длина кабель канала - 2 метра
Цена - указана за 1 погонный метр
Количество в упаковке  16 метров
Материал - Самозатухающая композиция ПВХ
Цвет - Белый RAL 9016
Упаковка - Многослойный картон

Каталог кабель каналы Экопласт

Видео инструкция  монтажа кабель каналов серия INSTA Экопласт (HD качество)

Сертификаты кабельных каналов Экопласт
Сертификат 2016-2019 СЕ


Типоразмеры кабель каналов установочных Экопласт серия INSTA
Габариты
кабель канала
Артикул
кабель канала
Отличительная особенность короба - возможность установки до 3 перегородок внутри кабель канала - вид короба в разрезе
100х40 76004 вид с 3 перегородками 73914RSE40
100х55 76002 вид в сечение с местами крепления перегородок 73911RSE50

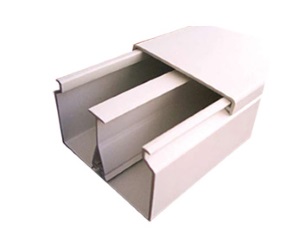

150х55 76008 фото кабель канала с одной перегородкой 73911RSE50



Пример установки кабель канала INSTA в офисе за рабочим столом две силовые розетки 851104 и две информационные розетки 856100

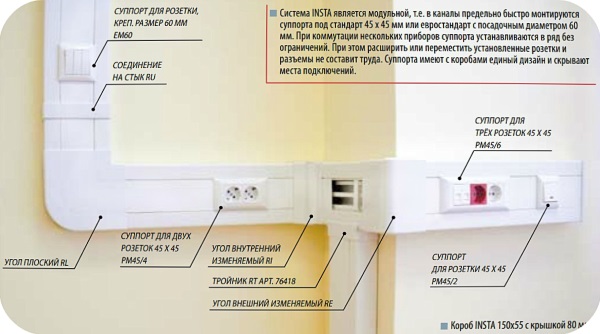

Схема применения монтажа кабель канала серии INSTA



Преимущества кабельной системы INSTA Экопласт

Кабельная система INSTA является оптимальной системой для построения структурированных кабельных сетей любой степени сложности,
разработанная с учетом требований компаний - системных интеграторов и электромонтажных фирм.
Полная комплектация системы необходимыми аксессуарами: изменяемые внешние и внутренние,
плоские и Т-образные углы, соединители стыков, заглушки, суппорта и перегородки.
Система кабельных каналов "INSTA" продумана до мелочей, что снижает издержки при установке электропроводки и сокращает время монтажа.
  1.     5 сечений кабель-каналов (60x40;60x60; 100x40; 100x55; 150x55)
  2.     Высокая механическая гибкость и пластичность,стабильность в цветности и устойчивость к воздействию ультрафиолета.
  3.     Легкий монтаж/демонтаж суппортов под изделия стандарт 45х45 мм или «евростандарт» 60 мм.
  4.     При коммутации нескольких приборов, суппорта устанавливаются в ряд без ограничений.
  5.     Возможность стыковать от 1 до 3 постов 45х45 мм или от 1 до 5 постов «евростандарта» под одной рамкой.
  6.     Разделение короба на 2, 3 и 4 секции для комбинирования кабелей различного назначения.
  7.     Защитная пленка с трёх сторон.
  8.     10 лет гарантии.
Таблица технических характеристик кабель каналов Экопласт серия INSTA


Технические условия


ТУ 3464-002-56625002-2002


Материал кабельных каналов


самозатухающая композиция на основе ПВХ


Материал аксессуаров


композиции на основе АБС пластика и поликарбоната


Цвет


Белый RAL 9016, Сосна, Орех, Коричневый


Степень защиты


IP40 (ГОСТ 14254)


Климатическое исполнение


УХЛ категории размещения 4 по ГОСТ 15150, ГОСТ 15543


Температура монтажа и экплуатации


от -5°C до + 60°С


Температура хранения и транспортировки


от -25°C до + 60°С


Ударная прочность при -5°C (ГОСТ Р МЭК 61084-1)


не менее 6 Дж для серии каналов INSTA
не менее 2 Дж для серии каналов MEX
не менее 0.7 Дж для серии каналов ECO


Конструкция системы кабельных каналов


соответствует ГОСТ Р МЭК 61084-1 (п.9.1, 9.4, 9.6), ГОСТ Р МЭК 61084-2-1 (п.9.4.1.)


Класс защиты системы кабельных каналов


0 по ГОСТ 12.2.007.0


Сопротивление к распространению горения


соответствует требованиям ГОСТ Р МЭК 61084-1 (раздел11), ГОСТ Р 53313-2009 (п.5)


Электрическая прочность изоляции и электрическое сопротивление изоляции системы каналов


соответствует ГОСТ Р МЭК 61084-1


Соотвествие требованиям пожарной безопасности


соответствует Федеральному закону от 22.06.2008 №123-ФЗ (ГОСТ Р 53313)


Требования безопасности
Требования охраны окружающей среды
Гигиенические характеристики


при эксплуатации не оказывают химического, механического, радиационного, электромагнитного, термического и биологического воздействия на окружающую среду; не причиняют вреда природной среде и здоровью при транспортировке, хранении и эксплуатации


Гарантийный срок хранения кабельных каналов и аксессуаров в упаковке изготовителя


два года со дня изготовления


Транспортирование и хранение


по ГОСТ 23216


Эксплуатации системы кабельных каналов


Эксплуатация системы кабельных каналов должна проводиться в соответствии с Правилами технической эксплуатации электроустановок потребителей, методическим указаниям ЭКОПЛАСТ и указаниям каталога ЭКОПЛАСТ


Упаковка


защитная пленка для серии INSTA многослойный картон


Таблица примерных цен на аналогичную продукцию известных брендов


Особенности прокладки электропроводки в кабельных каналах
В соответствии с ПУЭ (издание 6 и дополнение 7) п.2.1.61.
«В коробах  провода  и  кабели  допускается  прокладывать  многослойно  упорядоченным  и  произвольным  (россыпью)
взаимным  расположением.  Сумма сечений  проводов  и  кабелей,  рассчитанных  по  их  наружным  диаметрам,

включая изоляцию и наружные оболочки, не должна превышать: для глухих  коробов  35%  сечения  короба  в  свету;
для  коробов  с  открываемыми
крышками 40%».на  практике  для  оптимального  заполнения  кабель-канала  проводами,
сечение  кабель-канала  обычно  выбирается  с  запасом  не  60,  а  50%.
Этот
запас  планируется  для  возможности  модернизации  кабельной  системы в будущем (добавление проводов и т.п.),
для оптимального теплоотвода,
а  также  для  возможности  установки  во  внутреннее  пространство  канала
электроустановочных  изделий. также,  проводка  не  должна  давить  на крышку кабель-канала.
Для  удобства  выбора  сечений  кабель-каналов,  в  каталоге Экопласт  имеется
справочная информация (см. таблицу на 3-й странице обложки),где приведены значения сечений всех кабель-каналов в мм2 с учетом необходимого запаса.
