76002 INSTA 100x55 Короб с крышкой (Крышка=80мм) ЭКОПЛАСТ


Артикул: 76002
Цена роз.: 251.00 Руб

Цена крупный опт: 249.00 Руб
Цена опт: 250.00 Руб

Кабель канал пластиковый 100x55 INSTA (Крышка=80мм) 76002 Экопласт

Характеристики кабель канала серии INSTA -

профессиональной кабеленесущей системы для открытой проводки в административных помещениях.

Название серии короба Экопласт - INSTA
Артикул изделия - 76002
Сечение кабель канала(мм) - 100х55 мм
Длина кабель канала - 2 метра
Цена - указана за 1 погонный метр
Количество в упаковке(многослойный картон) -  24 метра в 1 упаковке.
Материал - Самозатухающая композиция ПВХ
Количество перегородок - 3 штуки (поставляется отдельно - артикул 73911 RSE 50)
Цвет - Белый RAL 9016
Упаковка - Многослойный картон
Короб упаковка -  защитная пленка с трех сторон.
Особенность - высокая механическая гибкость и устойчивость к воздействию ультрафиолета. Короб INSTA продолжительное время не изменяет цветности пластика ПВХ!
Применение - короб канал используют совместно с электроустановочными изделиями общепринятого унифицированного стандарта серии MOSAIC 45х45 или "евростандарт" 60мм(через суппорт 60 мм) .
Система кабель каналов INSTA сертифицирована в соответствии стандартов:
- противопожарная безопасность
- Госстандарт РФ(ГОСТ-Р)
- Эпидемиологическая служба Российской Федерации
- Сертификат соответствия Международному Стандарту CE - данная серия коробов серии INSTA расширяет границы поставок короба в страны  европейского союза!
Кабель каналы INSTA - пожалуй лучшие кабель каналы и единственный Российский короб имеющий основания и подтвержденные сертификаты для поставок и установки по всему Европейскому союзу и Российской Федерации!


Сертификаты кабельных каналов Экопласт

Сертификат СЕ 2016-2019


Типоразмеры кабель каналов установочных Экопласт серия INSTA
Габариты
кабель канала
Артикул
кабельного короба
Отличительная особенность короба - возможность установки до 3 перегородок внутри кабель канала - вид короба в разрезе
100х40 76004 вид с 3 перегородками 73914RSE
100х55 76002 вид в сечение с местами крепления перегородок 73911RSE50
150х55 76008 фото кабель канала с одной перегородкой 73911RSE50



а

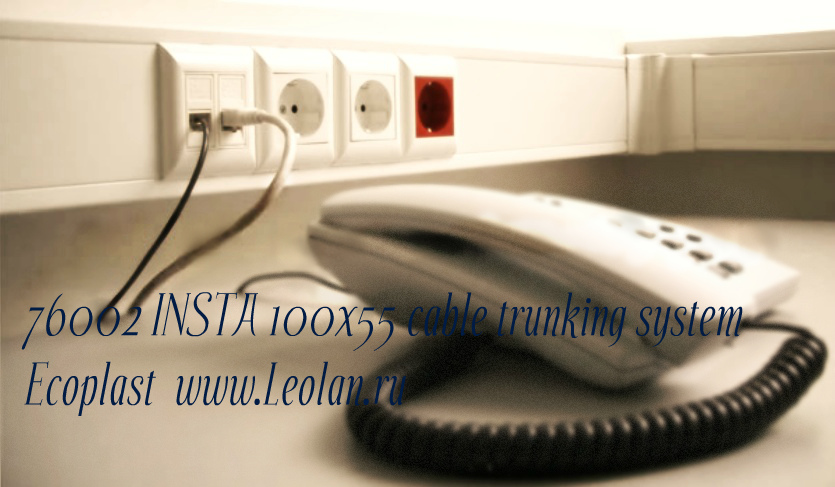

Пример установки кабель канала серии INSTA в офисе за рабочим столом : две силовые розетки 851104 и две информационные розетки 856100



Схема монтажа кабель канала серии INSTA



  Сечения короба для электропроводки Экопласт и расчетное время на монтаж
Артикул короба экопласт Серия Кабель канала Размеры короба  Сечение, мм2 Полезное сечение, мм2 при факторе заполнения 0,4 Кол-во проводов диаметр 10,5 например NYM 3 х 1,5 Установка канала, мин/м при помощи винтового дюбеля Установка канала, мин/м при помощи забивного дюбеля Прокладка кабеля, мин/м Точки креп- ления на 1 м
76008  INSTA 150х55 8250/6600 2640 32 10 9 1,1 4
76002  INSTA 100x55 5500/4800 1920 20 7 6 1,2 4
76004  INSTA 100х40 4000/3300 1320 18 7 6 1,2 4



Преимущества кабельной системы INSTA Экопласт

Кабельная система INSTA является оптимальной системой для построения структурированных кабельных сетей любой степени сложности,
разработанная с учетом требований компаний - системных интеграторов и электромонтажных фирм.
Полная комплектация системы необходимыми аксессуарами: изменяемые внешние и внутренние,
плоские и Т-образные углы, соединители стыков, заглушки, суппорта и перегородки.
Система кабельных каналов "INSTA" продумана до мелочей, что снижает издержки при установке электропроводки и сокращает время монтажа.
        Восемь основных преимуществ кабель каналов для электропроводки Экопласт:
  1.     5 сечений кабель-каналов (60x40;60x60; 100x40; 100x55; 150x55)
  2.     Высокая механическая гибкость и пластичность,стабильность в цветности и устойчивость к воздействию ультрафиолета.
  3.     Легкий монтаж/демонтаж суппортов под изделия стандарт 45х45 мм или «евростандарт» 60 мм.
  4.     При коммутации нескольких приборов, суппорта устанавливаются в ряд без ограничений.
  5.     Возможность стыковать от 1 до 3 постов 45х45 мм или от 1 до 5 постов «евростандарта» под одной рамкой.
  6.     Разделение короба на 2, 3 и 4 секции для комбинирования кабелей различного назначения.
  7.     Защитная пленка с трёх сторон.
  8.     10 лет гарантии.


Техническая таблица характеристик кабель каналов серия INSTA


Технические условия


ТУ 3464-002-56625002-2002


Материал кабельных каналов


самозатухающая композиция на основе ПВХ


Материал аксессуаров


композиции на основе АБС пластика и поликарбоната


Цвет


Белый RAL 9016, Сосна, Орех, Коричневый


Степень защиты


IP40 (ГОСТ 14254)


Климатическое исполнение


УХЛ категории размещения 4 по ГОСТ 15150, ГОСТ 15543


Температура монтажа и экплуатации


от -5°C до + 60°С


Температура хранения и транспортировки


от -25°C до + 60°С


Ударная прочность при -5°C (ГОСТ Р МЭК 61084-1)


не менее 6 Дж для серии каналов INSTA
не менее 2 Дж для серии каналов MEX
не менее 0.7 Дж для серии каналов ECO


Конструкция системы кабельных каналов


соответствует ГОСТ Р МЭК 61084-1 (п.9.1, 9.4, 9.6), ГОСТ Р МЭК 61084-2-1 (п.9.4.1.)


Класс защиты системы кабельных каналов


0 по ГОСТ 12.2.007.0


Сопротивление к распространению горения


соответствует требованиям ГОСТ Р МЭК 61084-1 (раздел11), ГОСТ Р 53313-2009 (п.5)


Электрическая прочность изоляции и электрическое сопротивление изоляции системы каналов


соответствует ГОСТ Р МЭК 61084-1


Соотвествие требованиям пожарной безопасности


соответствует Федеральному закону от 22.06.2008 №123-ФЗ (ГОСТ Р 53313)


Требования безопасности
Требования охраны окружающей среды
Гигиенические характеристики


при эксплуатации не оказывают химического, механического, радиационного, электромагнитного, термического и биологического воздействия на окружающую среду; не причиняют вреда природной среде и здоровью при транспортировке, хранении и эксплуатации


Гарантийный срок хранения кабельных каналов и аксессуаров в упаковке изготовителя


два года со дня изготовления


Транспортирование и хранение


по ГОСТ 23216


Эксплуатации системы кабельных каналов


Эксплуатация системы кабельных каналов должна проводиться в соответствии с Правилами технической эксплуатации электроустановок потребителей, методическим указаниям ЭКОПЛАСТ и указаниям каталога ЭКОПЛАСТ


Упаковка


защитная пленка для серии INSTA многослойный картон


Таблица примерных цен на аналогичную продукцию известных брендов на базе цен 2015 года


Особенности прокладки электропроводки в кабельных каналах
В соответствии с ПУЭ (издание 6 и дополнение 7) п.2.1.61.
«В коробах  провода  и  кабели  допускается  прокладывать  многослойно  упорядоченным  и  произвольным  (россыпью)
взаимным  расположением.  Сумма сечений  проводов  и  кабелей,  рассчитанных  по  их  наружным  диаметрам,

включая изоляцию и наружные оболочки, не должна превышать: для глухих  коробов  35%  сечения  короба  в  свету;
для
