Кабель ВВГнг(А)-LS 4*35 (ож) Конкорд


Артикул: ВВГнг(А)-LS 4*35 (ож) Конкорд
Цена роз.: 789.44 Руб

Цена крупный опт: 717.67 Руб
Цена опт: 753.55 Руб

ВВГнг(А)-LS 4*35 (ож) силовой кабель  Конкорд

Технические характеристики

Климатическое исполнение кабелей - УXЛ, категории размещения 1 - 5 по ГОСТ 15150-69
Температуры эксплуатации от -50 до +50 °С
Монтаж кабеля ВВГнг-LS 4х35 производится при температуре не ниже -15°С
Минимальный радиус изгиба при прокладке - 252 мм
Кабель ВВГнг(А)-LS 4х35 не распространяет горение при групповой прокладке по категории (А)
Образование дыма при горении (тлении) кабеля ВВГнг(А)-LS 4*35 не приводит к снижению светопроницаемости более чем на 50%
Допустимая температура нагрева жил при эксплуатации - 70 °С
Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С
Продолжительность короткого замыкания не должна превышать 5 секунд
Предельная температура жил кабеля ВВГнг-LS 4х35 по условию невозгорания при коротком замыкании - 400°С
Расчетная масса кабеля ВВГнг-LS 4х35 - 1,92 килограмм в метре
Наружный диаметр - 28 мм
Срок службы кабеля ВВГнг-LS 4*35 - не менее 30 лет с даты изготовления
Растягивающее усилие при монтаже не должно превышать 7000 Н

Токовые нагрузки

Допустимый ток при прокладке ВВГнг-LS 4х35 на воздухе: 137 А
Допустимый ток при прокладке в земле: 158 А
Допустимый ток односекундного короткого замыкания: 3860 А
Активное сопротивление жилы: 0,54 Ом/км

Расшифровка маркировки

В - Изоляция из негорючего ПВХ пластиката с пониженный дымовыделением
В - Оболочка из негорючего ПВХ пластиката с пониженный дымовыделением
Г - Не имеет брони
нг - ПВХ пластикат пониженной пожарной опасности
(А) - Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках
LS - Кабель имеет пониженное дымовыделение при горении (тлении)
4 - Количество токопроводящих жил
35 - Сечение жил в квадратных мм
Также в маркировке встречаются следующие обозначения:
(ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении
(ож) или (мж) - Жила выполнена в многопроволочном исполнении
(0,66) - Кабель рассчитан на напряжение 660 В
(1) - Кабель рассчитан на напряжение 1000 В

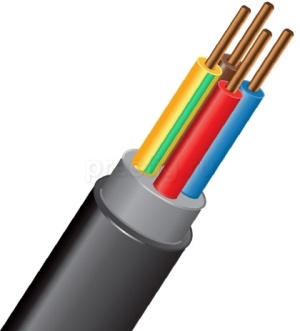

Конструкция кабеля

1. Жила – медная, 1 или 2 класса по ГОСТ 22483-77
2. Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма
3. Заполнение - из ПВХ композиции пониженной пожарной опасности
4. Оболочка - из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма

Применение кабеля

Кабель силовой медный ВВГнг-LS 4х35 предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, с токовой нагрузкой до 158 Ампер, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.
Кабель ВВГнг-LS 4х35 используют для общепромышленного применения в том числе на атомных станциях.
ВВГнг(А)-LS 4*35 предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабели ВВГнг(А)-LS не проходят современные требования по безопасности продуктов пиролиза.
