Кабель ВВГнг(А)-FRLS 3*2,5(N, PE) - 0,66 ГОСТ

ВВГнг(А)-FRLS 3*2,5(N, PE) - 0,66 ГОСТ силовой кабель

Технические характеристики

Кабель огнестойкий ВВГнг-FRLS 3х2,5 имеет вид климатического исполнения (В), категории размещения 1-5 по ГОСТ 15150

Температура эксплуатации от -50 до +50 °С

Допустимая влажность воздуха до 98%

Монтаж кабеля огнестойкого ВВГнг(А)-FRLS 3*2.5 производится при температуре не ниже -15 °С

Радиус изгиба при монтаже не менее 91,8 миллиметров

Образование дыма при горении (тлении) кабеля ВВГнг(А)-FRLS 3х2,5 не приводит к снижению светопроницаемости более чем на 50%

Кабель огнестойкий ВВГнг-FRLS 3х2.5 сохраняет работоспособность на открытом огне не мене 180 минут

Длительно допустимая температура нагрева жил при эксплуатации кабеля - 90 °С

Допустимая температура нагрева жил при коротком замыкании не более 250 °С

Продолжительность короткого замыкания не должна превышать 5 секунд.

Допустимая температура нагрева жил в режиме перегрузки не более 90 °С

Предельная температура нагрева жил кабеля ВВГнг-FRLS 3х2,5 по условиям невозгорания, не должна превышать 400 °С

Растягивающее усилие при монтаже кабеля ВВГнг(А)-FRLS 3*2.5 не должно превышать
225 Н

Срок службы кабелей ВВГнг(А)-FRLS не менее 30 лет с даты изготовления

Расчетная масса кабеля ВВГнг-FRLS 3х2,5 - 0,39 килограмм в метре
Наружный диаметр кабеля ВВГнг-FRLS 3х2.5 - 15,6 мм

Токовые нагрузки кабеля

Допустимая токовая нагрузка при прокладке на воздухе - 27 А

Допустимая токовая нагрузка при прокладке в земле - 36 А

Допустимый ток односекундного короткого замыкания - 270 А

Активное сопротивление жилы: 7,55 Ом/км

Расшифровка маркировки

В - Изоляция из ПВХ композиции

В - Оболочка из ПВХ композиции

Г - Не имеет брони

нг - Пониженная пожарная опасность кабеля

(А) - Индекс пожаробезопасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках)

FR - Стоек к воздействию открытого огня

LS - Пониженное выделение дыма

3 - Количество жил

2,5 - Сечение жил в квадратных миллиметрах

(ож) или (ок) - Жила выполнена в однопроволочном (монолитном) исполнении

(мс) или (мк) - Жила выполнена в многопроволочном исполнении

(180) - Сохраняет работоспособность в течении 180 минут на открытом огне

(0,66) - Номинальное напряжение 660 В

(1,0) - Номинальное напряжение 1000 В

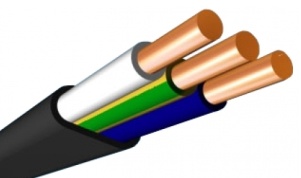

Конструкция кабеля

1)Токопроводящая жила– медная первого или второго класса по ГОСТ 22483

2)Термический барьер – обмотка из слюдосодержащих лент

3)Изоляция - из ПВХ пластиката пониженной пожарной опасности

4)Заполнение - из поливинилхлоридного пластиката пониженной пожарной опасности

5)Оболочка - из негорючей ПВХ композиции

Применение огнестойкого кабеля

Кабель силовой медный огнестойкий с пониженным выделением дыма предназначен для стационарной установки в электрических сетях с переменным напряжением до тысячи В, частотой 50 Гц, с токовой нагрузкой до 36 А.

Кабель ВВГнг-FRLS 3х2,5 применяют для питания оборудования систем безопасности АС, пожарной сигнализации (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), также во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1, цепей аварийного электроснабжения и питания оборудования (токоприемников), функционирующих при пожаре.

По современным требованиям пожаробезопасности, кабель ВВГнг-FRLS 3х2.5 не рекомендуется применять в помещениях с массовым скоплением людей (школы, детские сады и др.) в связи с токсичностью продуктов пиролиза ПВХ, для данных категорий помещений разработаны более безопасные аналоги (FRHF, FRLSLTx).
