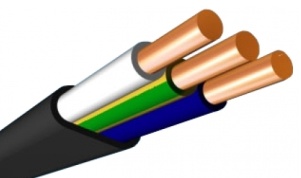

Кабель ВВГнг(А)-LS 3*10 (ок) -0,66 ГОСТ круглый Конкорд
ВВГнг(А)-LS 3*10 (ок) -0,66 ГОСТ круглый силовой кабель Конкорд.jpg) Технические характеристики Вид климатического исполнения кабелей - УХЛ
Категория размещения - 5 по ГОСТ 15150-69
Диапазон температур - от -50 до 50 °С
Относительная влажность воздуха при температуре до 35 °С - до 98%
Прокладка и монтаж кабелей без предварительного подогрева при температуре не ниже - 15°С
Минимальный радиус изгиба при прокладке: кабелей одножильных - 10 наружных диаметров, кабелей многожильных - 7.5 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации+70°С
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з+ 400°С
Строительная длина кабелей для сечений основных жил: от 1,5 до 16 мм2 - 450 м, от 25 до 70 мм2 - 300 м, от 95 мм2 и выше - 200 м
Срок службы - 30 лет
Применение кабеля Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц. Кабели изготавливаются для общепромышленного применения и атомных станций при поставках на внутренний рынок и на экспорт
Кабели ВВГнг-LS 3х10 мм2 предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 2, 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97)
Кабели ВВГнг-LS 3х10 мм2 не распространяют горение при прокладке в пучках
Структура кабеля 1. Токопроводящая жила - медная или алюминиевая однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют различную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
3. Скрутка - изолированные жилы двух-, трех-, четырехжильных кабелей скручены; двух- и трехжильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения.
4. Внутренняя экструдированная оболочка - накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,3 мм.
5. Наружная оболочка - из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм2 допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается. |
