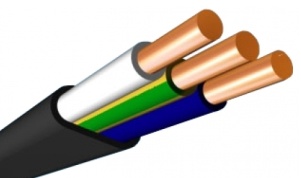

Кабель ВВГнг(А) 3*6 круглый

ВВГнг(А) 3*6 круглый силовой кабель

Технические характеристики

Вид климатического исполнения кабелей - УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69

Температура эксплуатации от -50 до +50 °C

Монтаж кабеля ВВГнг 3х6 без предварительного подогрева производится при температуре не ниже -15 °C

Минимально допустимый радиус изгиба кабеля ВВГнг(А) 3*6 составляет 114,3 мм

Растягивающее усилие при прокладке кабелей ВВГнг 3х6 не должно превышать 900 Н

Кабели ВВГнг(А) не распространяют горение при групповой прокладке по категории (А)

Температура нагрева жил при эксплуатации не должна превышать +70°C

Температура жил при токах короткого замыкания не должна превышать +150 °C

Предельная температура нагрева жил по условиям невозгорания составляет 350 °C

Расчетная масса кабеля ВВГнг 3х6 составляет 0,32 килограмм в метре

Наружный диаметр кабеля ВВГнг 3х6 - 12,7 мм
Срок службы кабеля ВВГнг 3х6 не менее 30 лет с даты изготовления

Токовые нагрузки

Допустимый ток при прокладке ВВГнг 3*6 на воздухе - 46 А

Допустимый ток при прокладке в земле - 59 А

Допустимый ток односекундного короткого замыкания - 650 А

Активное сопротивление жилы - 3,06 Ом/км

Расшифровка маркировки

В - Изоляция из поливинилхлоридного пластиката

В - Оболочка из поливинилхлоридного пластиката

Г - Не имеет брони

нг - ПВХ пластикат пониженной пожарной опасности

(А) - Индекс пожарной опасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках)

3 - Количество токонесущих жил

6 - Сечение жил в мм2

(ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении

(мк) или (мж) - Жила выполнена в многопроволочном исполнении

(0,66) - Кабель рассчитан на напряжение до 660 В

(1,0) - Кабель рассчитан на напряжение до 1000 В

Конструкция кабеля

1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77

2. Изоляция – из ПВХ пластиката пониженной горючести

3. Заполнение - из ПВХ пластиката пониженной пожарной опасности или мелонаполненной резины

4. Оболочка - из негорючего ПВХ пластиката

Применение кабеля

Кабель силовой медный негорючий ВВГнг 3*6 предназначен для передачи и распределения электричества в неподвижных электротехнических установках с напряжением до 1000 В номинальной частотой 50 Гц, с токовой нагрузкой до 59 А.
Кабелем ВВГнг 3х6 прокладывают линии без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Кабель ВВГнг 3*6 применяют для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год. Кабели ВВГнг(А) разрешено прокладывать пучками, в открытых кабельных сооружениях (кабельных эстакадах, галереях), для прокладки в помещениях ВВГнг(А) не проходит современные требования пожарной безопасности.
