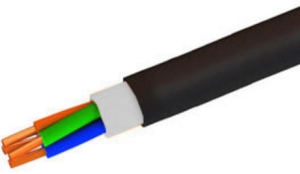

Кабель ВВГнг(А)-LS 1*6 Конкорд

ВВГнг(А)-LS 1*6 силовой кабель Конкорд

Технические характеристики

Климатическое исполнение кабелей - УXЛ, категории размещения 1 - 5 по ГОСТ 15150-69

Температуры эксплуатации от -50 до +50°C

Монтаж кабеля ВВГнг-LS 1х6 производится при температуре не ниже -15 °C

Минимальный радиус изгиба при прокладке - 68,4 мм

Кабель ВВГнг(А)-LS 1х6 не распространяет горение при групповой прокладке по категории (А)

Образование дыма при горении (тлении) кабеля ВВГнг(А)-LS 1*6 не приводит к снижению светопроницаемости более чем на 50%

Допустимая температура нагрева жил при эксплуатации - 70 °C

Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С

Продолжительность короткого замыкания не должна превышать 5 секунд

Предельная температура жил кабеля ВВГнг-LS 1х6 по условию невозгорания при коротком замыкании - 400°С

Расчетная масса кабеля ВВГнг-LS 1х6 - 0,11 килограмм в метре

Наружный диаметр - 7,6 мм

Срок службы кабеля ВВГнг-LS 1*6 - не менее 30 лет

Растягивающее усилие при монтаже не должно превышать 300 Н

Токовые нагрузки кабеля

Допустимый ток при прокладке ВВГнг-LS 1х6 на воздухе - 50 А

Допустимый ток при прокладке в земле - 62 А

Допустимый ток односекундного короткого замыкания - 650 Ам

Активное сопротивление жилы - 3,06 Ом/км

Применение кабеля

Кабель силовой медный ВВГнг-LS 1х6 предназначен для стационарной установки в электрические сети напряжением до 1000В частотой 50 Гц, с токовой нагрузкой до 62 А, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.

Кабель ВВГнг-LS 1х6 используют для общепромышленного применения в том числе на атомных станциях.

ВВГнг(А)-LS 1*6 предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабели ВВГнг(А)-LS не проходят современные требования по безопасности продуктов пиролиза.
