76004 INSTA 100x40 Короб с крышкой (Крышка=80мм) Экопласт

INSTA серия 100x40 Короб с крышкой пластиковый (Крышка=80мм) 76004 Экопласт

Наименование серии кабель канала Экопласт - INSTA ХИТ Продаж

Артикул изделия - 76004

Сечение кабель канала(мм) - 100х40 мм

Длина кабель канала - 2 метра
Цена - указана за 1 погонный метр

Количество в упаковке 32 метра

Материал - Самозатухающая композиция ПВХ
Цвет - Белый RAL 9016
Упаковка - Многослойный картон

Каталог кабель каналы Экопласт

Видео инструкция монтажа кабель каналов серия INSTA Экопласт (HD качество)

Сертификаты кабельных каналов Экопласт
Сертификат СЕ 2016-2019

Типоразмеры кабель каналов установочных Экопласт серия INSTA

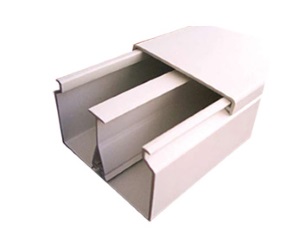

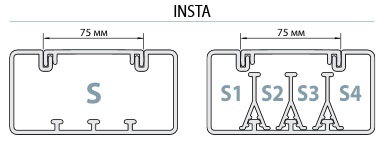

Габариты кабель канала	Артикул кабель канала	Отличительная особенность короба - возможность установки до 3 перегородок внутри кабель канала - вид короба в разрезе
100х40	76004	вид с 3 перегородками 73914RSE40
100х55	76002	вид в сечение с местами крепления перегородок 73911RSE50
150х55	76008	фото кабель канала с одной перегородкой 73911RSE50

Аксессуары к кабель каналу серии INSTA 76004 100х40 ЭКОПЛАСТ

73914 RSE 40 Разделительная перегородка для кабельного канала
76114 RI 100х40 Угол внутренний изменяемый
76214 RE 100х40 Угол внешний изменяемый
76314 RL 100x40 Угол плоский
76414 RT 100х40 Тройник
76514 RU 100х40 Cоединение на стык
76814 RF 100х40 Заглушка
76611 RC 100x55/40 Держатель кабеля, распорка
73909 PM-45 - Суппорт для розетки 45x45 на 2 модуля
73915 PM-45/4 - Суппорт для розетки 45x45 на 4 модуля
73916 PM-45/6 - Суппорт для розетки 45x45 на 6 модулей

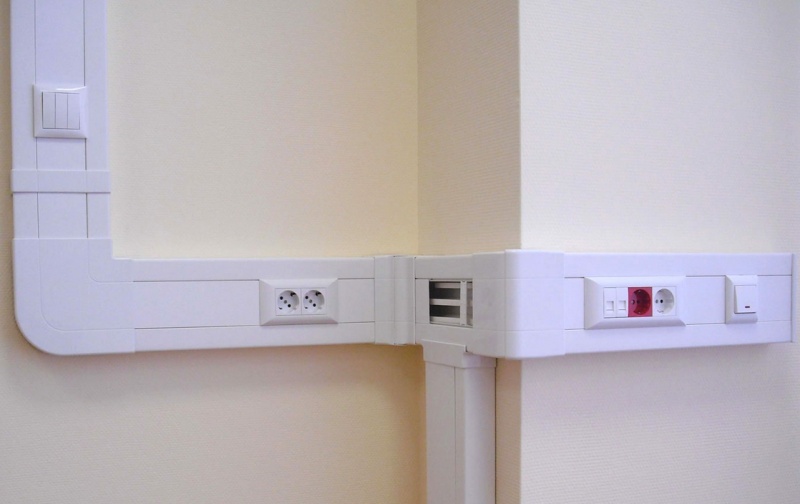

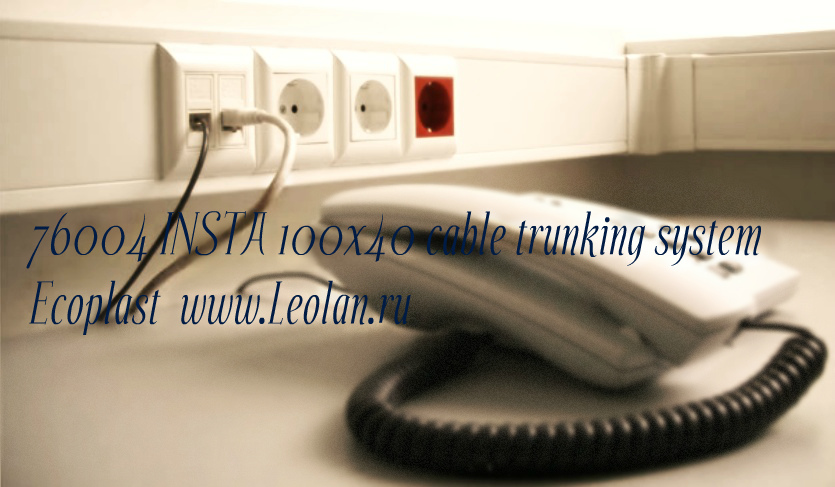

Пример установки кабель канала INSTA в офисе за рабочим столом две силовые розетки 851104 и две информационные розетки 856100

Схема применения короба кабельного серии INSTA Экопласт в офисе

Преимущества кабельной системы INSTA Экопласт

Кабельная система INSTA является оптимальной системой для построения структурированных кабельных сетей любой степени сложности,
разработанная с учетом требований компаний - системных интеграторов и электромонтажных фирм.
Полная комплектация системы необходимыми аксессуарами: изменяемые внешние и внутренние,
плоские и Т-образные углы, соединители стыков, заглушки, суппорта и перегородки.
Система кабельных каналов "INSTA" продумана до мелочей, что снижает издержки при установке электропроводки и сокращает время монтажа.
8 Основных преимуществ кабель каналов для электропроводки с ценой конкуретной на рынке России:

5 сечений кабель-каналов (60x40;60x60; 100x40; 100x55; 150x55)
Высокая механическая гибкость и пластичность,стабильность в цветности и устойчивость к воздействию ультрафиолета.
Легкий монтаж/демонтаж суппортов под изделия стандарт 45х45 мм или «евростандарт» 60 мм.
При коммутации нескольких приборов, суппорта устанавливаются в ряд без ограничений.
Возможность стыковать от 1 до 3 постов 45х45 мм или от 1 до 5 постов «евростандарта» под одной рамкой.
Разделение короба на 2, 3 и 4 секции для комбинирования кабелей различного назначения.
Защитная пленка с трёх сторон.
10 лет гарантии.

Таблица технических характеристик кабель каналов Экопласт серия INSTA

Технические условия

ТУ 3464-002-56625002-2002

Материал кабельных каналов

самозатухающая композиция на основе ПВХ

Материал аксессуаров

композиции на основе АБС пластика и поликарбоната

Цвет

Белый RAL 9016, Сосна, Орех, Коричневый

Степень защиты

IP40 (ГОСТ 14254)

Климатическое исполнение

УХЛ категории размещения 4 по ГОСТ 15150, ГОСТ 15543

Температура монтажа и экплуатации

от -5°C до + 60°С

Температура хранения и транспортировки

от -25°C до + 60°С

Ударная прочность при -5°C (ГОСТ Р МЭК 61084-1)

не менее 6 Дж для серии каналов INSTA
не менее 2 Дж для серии каналов MEX
не менее 0.7 Дж для серии каналов ECO

Конструкция системы кабельных каналов

соответствует ГОСТ Р МЭК 61084-1 (п.9.1, 9.4, 9.6), ГОСТ Р МЭК 61084-2-1 (п.9.4.1.)

Класс защиты системы кабельных каналов

0 по ГОСТ 12.2.007.0

Сопротивление к распространению горения

соответствует требованиям ГОСТ Р МЭК 61084-1 (раздел11), ГОСТ Р 53313-2009 (п.5)

Электрическая прочность изоляции и электрическое сопротивление изоляции системы каналов

соответствует ГОСТ Р МЭК 61084-1

Соотвествие требованиям пожарной безопасности

соответствует Федеральному закону от 22.06.2008 №123-ФЗ (ГОСТ Р 53313)

Требования безопасности
Требования охраны окружающей среды
Гигиенические характеристики

при эксплуатации не оказывают химического, механического, радиационного, электромагнитного, термического и биологического воздействия на окружающую среду; не причиняют вреда природной среде и здоровью при транспортировке, хранении и эксплуатации

Гарантийный срок хранения кабельных каналов и аксессуаров в упаковке изготовителя

два года со дня изготовления

Транспортирование и хранение

по ГОСТ 23216

Эксплуатации системы кабельных каналов

Эксплуатация системы кабельных каналов должна проводиться в соответствии с Правилами технической эксплуатации электроустановок потребителей, методическим указаниям ЭКОПЛАСТ и указаниям каталога ЭКОПЛАСТ

Упаковка

защитная пленка для серии INSTA многослойный картон

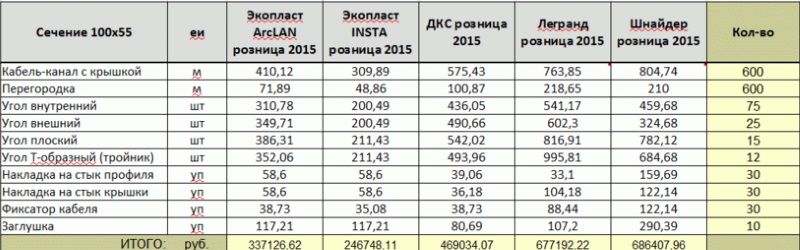

Таблица примерных цен на аналогичную продукцию известных брендов

Особенности прокладки электропроводки в кабельных каналах

В соответствии с ПУЭ (издание 6 и дополнение 7) п.2.1.61.
«В коробах провода и кабели допускается прокладывать многослойно упорядоченным и произвольным (россыпью)
взаимным расположением. Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам,
включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов 35% сечения короба в свету;
для коробов с открываемыми крышками 40%».на практике для оптимального заполнения кабель-канала проводами,
сечение кабель-канала обычно выбирается с запасом не 60, а 50%.
Этот запас планируется для возможности модернизации кабельной системы в будущем (добавление проводов и т.п.),
для оптимального теплоотвода, а также для возможности установки во внутреннее пространство канала
электроустановочных изделий. также, проводка не должна давить на крышку кабель-канала.

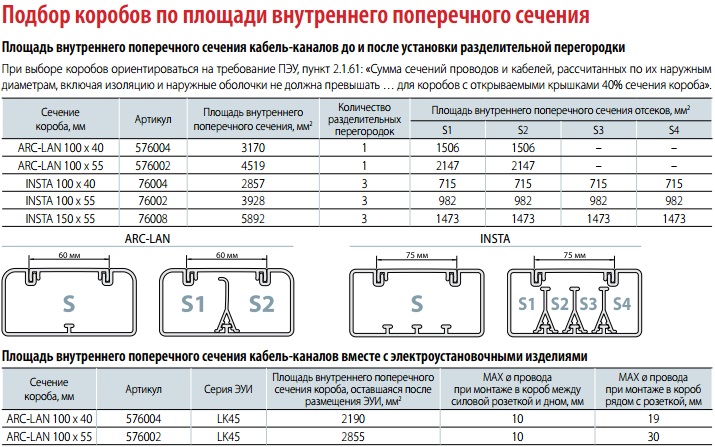

Для удобства выбора сечений кабель-каналов, в каталоге Экопласт имеется
справочная информация (см. таблицу на 3-й странице обложки),где приведены значения сечений всех кабель-каналов в мм2 с учетом необходимого запаса.
