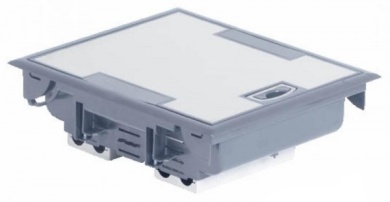

089615 Коробка напольная - люк в пол серая 24м гор.75-105мм Напольная коробка - лючок с глубиной 75-105 мм - неукомплектованная - 24 модуля -антикоррозийное покрытие - серый RAL 7031
Коробка напольная - лючок в пол серая 24м горизонтальный 75-105мм 089615 Напольная коробка - лючок с глубиной 75-105 мм - неукомплектованная - 24 модуля -антикоррозийное покрытие - серый RAL 7031 LEGRAND
Технические характеристикиНапольная коробка с регулируемой глубиной - 75-105 мм.
Количество модулей - 12 штук. Модули серии Mosaic(45x45 мм).
Крышка из стали с антикоррозионным покрытием.
Цвет - серый RAL 7031.
Длина - 215 мм.
Ширина - 255 мм.
Высота регулируемая - 75 мм, 120 мм (максимальная).
Предназначен для прокладки электрических кабелей в технических или бетонных полах (с использованием монтажной коробки пластиковой или металлической).
Поставляется с двухсторонней крышкой с антикоррозионным покрытием или крышкой под покрытие (ковровое или паркетное - фальшпол).
Монтажная коробка металлическая предназначена для разделения сильных и слабых
токов и/или установки напольных коробок.
Глубина коробки регулируется от 56 до 140мм при помощи 4 шпилек, расположенных по углам коробки, и специального инструмента,который может использоваться как насадка для электрической дрели или отвёртки.
Боковые стенки с разметкой под установку напольных кабель-каналов различных размеров.
Поставляется с защитной крышкой, заменяемой сплошной металлической крышкой или крышкой для напольной коробки.
Данному люку соответствует монтажная коробка - артикул 89634.
Суппорты для оборудования (для горизонтального размещения оборудования):
Данный лючок Legrand поставляется без суппортов!
Артикул совместимого суппорта - 89630.
Лючок Легранд: - позволяют подвести 2 гофрированные трубы d20мм
- кабельные вводы смещены относительно друг друга для оптимального подсоединения вилок ко всем розеткам
- суппорта могут маркироваться с помощью этикеток(3 тройных суппорта)
Коробки легко открываются при помощи специального кольца и удерживаются открытыми на время подключения проводами.
Лючок неукомплектованный состоит из: Лючок - 89605
Суппорт - 89630
Розетки серии Mosaic 45x45 Legrand розетки , Экопласт розетки, Efapel розетки.
Коробка монтажная - 89634
  Фото напольного люка Legrand в собранном виде .jpg) .jpg) Лючки. Схема заливки и установки. .jpg) Схема напольных коробок Legrand.
|
