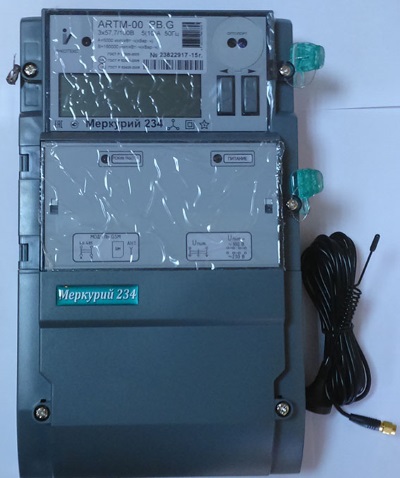

Mеркурий 234 ARTM-00 PB.R Электросчетчик трехфазный ,ARTM,3*57,7/100 В, 5-10A,класс точ.0,5S/1,0 , многотарифный, ЖКИ

Технические характеристики Меркурий

Класс точности (актив./реактив.)

трансформаторного включения - 0,2S/0.5; 0,5S/1,0
непосредственного включения - 1,0/ 2,0

Номинальное напряжение, В

трансформаторного включения через ТН и ТТ - 3*57,7/100
непосредственного включения - 3*230/400

Установленный диапазон рабочих напряжений, В - 184...264
Расширенный рабочий диапазон напряжений, В - 0...264
Предельный рабочий диапазон напряжений, В 207...253 (при UНОМ=230)
Номинальный (максимальный) ток, А

трансформаторного включения - 5(10)
непосредственного включения - 5(60); 5(100)

Частота сети , Гц 49...51
Максимальный ток для счётчиков трансформаторного включения в течении 0,5 сек, А

для IМАКС=10А 40 200

Максимальный ток для счётчиков прямого включения в течении 10 мсек, А

для IМАКС=60А -1800
для IМАКС=100А - 3000

Стартовый ток (чувствительность), А

для IНОМ(МАКС)=5(10)А, UНОМ=57,7 или 230B - 0,005
для IНОМ(МАКС)=5(60)А, UНОМ=230B - 0,020
для IНОМ(МАКС)=5(100)А, UНОМ=230B - 0,020

Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более

для UНОМ=57,7 - 1,0 / 2,0
для UНОМ=230 - 1,0 / 9,0

Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса PLC-II не более, Вт/ВА 1,5/24
Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса GSM/RS485 не более, Вт/ВА 4 / 5
Напряжение внешнего резервного питания (для модификаций -00 и -03), В ~230 B
Полная мощность, потребляемая цепью тока не более, В*А 0,1
Количество тарифов 1...4
Количество тарифных сезонов (месяцев) 12
Точность хода часов при t=20± 5 °C, с/сутки ± 0,5
Количество гальванически развязанных импульсных выходов:

телеметрических - 1 программируемый
управления нагрузкой - 1

Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:

для IНОМ(МАКС)=5(10)А, UНОМ=57,7 или 230B - 5000/160000
для IНОМ(МАКС)=5(60)А, UНОМ=230B - 1000/32000
для IНОМ(МАКС)=5(100)А, UНОМ=230B - 500/16000

Сохранность данных при перерывах питания, лет

постоянной информации - 40
оперативной информации - 10

Защита информации два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Цифровые интерфейсы встроенные оптопорт, RS-485
Скорость обмена, бит/с: 300 - 115200
Самодиагностика счётчика есть
Степень защиты корпуса IP54
Диапазон температур, °С от - 45 до +75
Межповерочный интервал, лет 16
Масса,кг не более 1,6
Габариты (длина, ширина, высота), мм 300*174*78, 300*174*65
Средняя наработка на отказ, ч 220000

Описание

Счётчики предназначены для одно- или двунаправленного учета активной и реактивной электрической энергии и мощности в трехфазных 3-х или 4-х проводных сетях переменного тока через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, долговременного хранения и передачи накопленной информации по цифровым интерфейсным проводным или беспроводным каналам связи в центры сбора информации.
