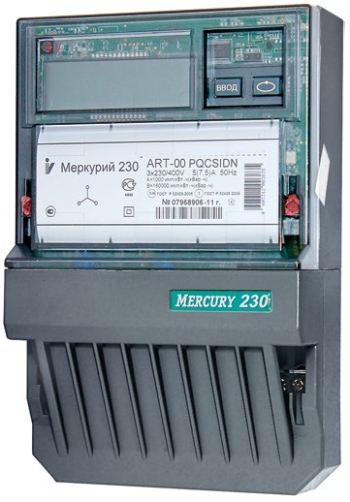

Электросчетчик трехфазный, ART,3*57,7/100 В, 5-7,5A,класс точ.0,5S/1,0 , многотарифный, ЖКИ Меркурий 230 АRT-00 PQRSIDN
МЕРКУРИЙ – торговая марка счётчика 230 - серия счётчика A - измерение активной энергии R - измерение реактивной энергии T - наличие внутреннего тарификатора P - наличие профиля, журнала событий Q - наличие журнала показателей качества электроэнергии CRILG - интерфейсы, а именно: C - интерфейс CAN R - интерфейс RS485 I - Инфракрасный порт L - модем PLC G - модем GSM S - внутренне питание интерфейса и модема GSM D - возможность подключения внешнего резервного питания счётчика N - электронная пломба
Технические характеристики:
Класс точности при измерении: активной энергии: 0,5S; реактивной энергии: 1,0; Номинальное напряжение, В: 3*230/400; Номинальный(макс) ток, А: 5(7,5); Максимальный ток в течении 0,5 с, А: для IНОМ=5А: 150; для IНОМ=10А: 200; Стартовый ток (чувствительность), А: для IНОМ(МАКС)=5(7,5)А, UНОМ=57,7 или 230В: 0,005; для IНОМ(МАКС)=5(60)А, UНОМ=230B: 0,020; для IНОМ(МАКС)=10(100)А, UНОМ=230B: 0,040; Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более: 0,5 / 7,5; Полная мощность, потребляемая цепью тока не более, В*А: 0,1; Количество тарифов: 1; Скорость обмена, бит/секунду: по интерфейсу CAN и RS-485: 300, 600, 1200, 2400, 4800, 9600; через инфракракрасный порт: 9600; через GSM модем: 9600; Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар: для UНОМ 57,7 В, I НОМ 5 A: 5000/160000; для UНОМ 220 В, I НОМ 5 A: 1000/32000; для UНОМ 220 В, I НОМ 10 A: 500/16000; для UНОМ 220 В, I НОМ 5 A: 1000/160000; Сохранность данных при перерывах питания, лет: постоянной информации: 40; оперативной информации: 10; Защита информации: два уровня доступа и аппаратная защита памяти метрологических коэффициентов; Диапазон температур, °С: от -40 до +55; Межповерочный интервал,лет: 10; Масса, кг: не более 1,5; Габариты (длина, ширина, высота), мм: 258*170*74; Гарантия производителя, лет: 3.
Описание
Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы тока или непосредственно с возможностью передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.
Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.
Счетчики обеспечивают:
Учет активной и реактивной электроэнергии в однотарифном режиме суммарно по всем фазам или учёт активной энергии в каждой фазе по отдельности (опционально). Измерение мгновенных значений активной (P), реактивной (Q) и полной (S) мощности по каждой фазе и по сумме фаз. Определение направления вектора полной мощности; Измерение пофазно: тока (I), напряжения (U), частоты (F), cos fi, углов между фазными напряжениями. Возможно управление внешними устройствами отключения/включения нагрузки потребителя через программируемый импульсный выход. Передача результатов измерений по силовой сети 220/380В (только потреблённая энергия), интерфейсам CAN, RS-485 (все доступные данные). Программирование счётчиков в режим суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика. Счётчики отображают на ЖК-индикаторе:
Значение потреблённой активной и реактивной электрической энергии нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч; Фазное напряжение и ток в каждой фазе; Измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности; Коэффициент мощности по каждой фазе и суммарный по трем фазам; Углы между фазными напряжениями; Частоту сети; Текущее время и дату; Параметры модема силовой сети; Пиктограмма уровня сигнала модема.
|
