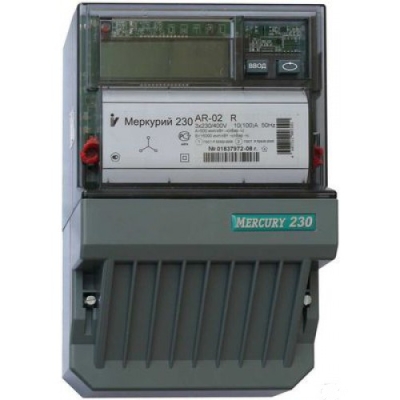

Электросчетчик трехфазный ,AR ,3*230/400 В, 10-100A,класс точ.1/2 , 1 тарифный, ЖКИ Меркурий 230 AR-02 R
Технические характеристики
Класс точности при измерении:
активной энергии: 1,0;
реактивной энергии: 2,0;
Номинальное напряжение, В: 3*230/400;
Номинальный(макс) ток, А: 10(100);
Максимальный ток в течении 0,5 с, А:
для IНОМ=5А: 150;
для IНОМ=10А: 200;
Стартовый ток (чувствительность), А:
для IНОМ(МАКС)=5(7,5)А, UНОМ=57,7 или 230В: 0,005;
для IНОМ(МАКС)=5(60)А, UНОМ=230B: 0,020;
для IНОМ(МАКС)=10(100)А, UНОМ=230B: 0,040;
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более: 0,5 / 7,5;
Полная мощность, потребляемая цепью тока не более, В*А: 0,1;
Количество тарифов: 1;
Скорость обмена, бит/секунду:
по интерфейсу CAN и RS-485: 300, 600, 1200, 2400, 4800, 9600;
через инфракракрасный порт: 9600;
через GSM модем: 9600;
Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:
для UНОМ 57,7 В, I НОМ 5 A: 5000/160000;
для UНОМ 220 В, I НОМ 5 A: 1000/32000;
для UНОМ 220 В, I НОМ 10 A: 500/16000;
для UНОМ 220 В, I НОМ 5 A: 1000/160000;
Сохранность данных при перерывах питания, лет:
постоянной информации: 40;
оперативной информации: 10;
Защита информации: два уровня доступа и аппаратная защита памяти метрологических коэффициентов;
Диапазон температур, °С: от -40 до +55;
Межповерочный интервал,лет: 10;
Масса, кг: не более 1,5;
Габариты (длина, ширина, высота), мм: 258*170*74;
Гарантия производителя, лет: 3.
Описание
Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы тока или непосредственно с возможностью передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.
Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.
Счетчики обеспечивают:
Учет активной и реактивной электроэнергии в однотарифном режиме суммарно по всем фазам или учёт активной энергии в каждой фазе по отдельности (опционально).
Измерение мгновенных значений активной (P), реактивной (Q) и полной (S) мощности по каждой фазе и по сумме фаз. Определение направления вектора полной мощности;
Измерение пофазно: тока (I), напряжения (U), частоты (F), cos fi, углов между фазными напряжениями.
Возможно управление внешними устройствами отключения/включения нагрузки потребителя через программируемый импульсный выход.
Передача результатов измерений по силовой сети 220/380В (только потреблённая энергия), интерфейсам CAN, RS-485 (все доступные данные).
Программирование счётчиков в режим суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
Счётчики отображают на ЖК-индикаторе:
Значение потреблённой активной и реактивной электрической энергии нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
Фазное напряжение и ток в каждой фазе;
Измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
Коэффициент мощности по каждой фазе и суммарный по трем фазам;
Углы между фазными напряжениями;
Частоту сети;
Текущее время и дату;
Параметры модема силовой сети;
Пиктограмма уровня сигнала модема.
|
