Кабель ВВГнг(А)-FRLS 4*6(N) 1 ГОСТ

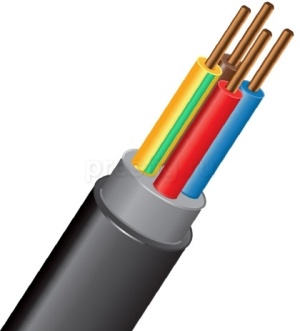

ВВГнг(А)-FRLS 4*6(N) 1 ГОСТ силовой кабель.jpg) Технические характеристикиКабель огнестойкий ВВГнг-FRLS 4х6 имеет вид климатического исполнения (В), категории размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Допустимая влажность воздуха до 98%.
Монтаж кабеля огнестойкого ВВГнг(А)-FRLS 4*6 производится при температуре не ниже -15 градусов.
Радиус изгиба при монтаже не менее 124,2 миллиметров.
Образование дыма при горении (тлении) кабеля ВВГнг(А)-FRLS 4х6 не приводит к снижению светопроницаемости более чем на 50%.
Кабель огнестойкий ВВГнг-FRLS 4х6 сохраняет работоспособность на открытом огне не мене 180 минут.
Длительно допустимая температура нагрева жил при эксплуатации кабеля: 90 градусов.
Допустимая температура нагрева жил при коротком замыкании: не более 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Допустимая температура нагрева жил в режиме перегрузки не более 90 градусов.
Предельная температура нагрева жил кабеля ВВГнг-FRLS 4х6 по условиям невозгорания, не должна превышать 400 градусов Цельсия.
Растягивающее усилие при монтаже кабеля ВВГнг(А)-FRLS 4*6 не должно превышать 720 Ньютонов.
Срок службы кабелей ВВГнг(А)-FRLS не менее 30 лет с даты изготовления.
Расчетная масса кабеля ВВГнг-FRLS 4х6 - 0,71 килограмм в метре.
Наружный диаметр кабеля ВВГнг-FRLS 4х6 - 20,1 миллиметров.
Токовые нагрузкиДопустимая токовая нагрузка при прокладке на воздухе: 46 Ампер.
Допустимая токовая нагрузка при прокладке в земле: 59 Ампер.
Допустимый ток односекундного короткого замыкания: 650 Ампер.
Активное сопротивление жилы: 3,06 Ом на километр.
Расшифровка маркировкиВ - Изоляция из ПВХ композиции.
В - Оболочка из ПВХ композиции.
Г - Не имеет брони.
нг - Пониженная пожарная опасность кабеля.
(А) - Индекс пожаробезопасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках).
FR - Стоек к воздействию открытого огня.
LS - Пониженное выделение дыма.
4 - Количество жил.
6 - Сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) - Жила выполнена в однопроволочном (монолитном) исполнении.
(мс) или (мк) - Жила выполнена в многопроволочном исполнении.
(180) - Сохраняет работоспособность в течении 180 минут на открытом огне.
(0,66) - Номинальное напряжение 660 Вольт.
(1,0) - Номинальное напряжение 1000 Вольт.

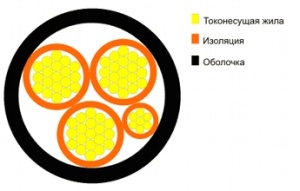

Конструкция кабеля1)Токопроводящая жила– медная первого или второго класса по ГОСТ 22483.
2)Термический барьер – обмотка из слюдосодержащих лент.
3)Изоляция - из ПВХ пластиката пониженной пожарной опасности.
4)Заполнение - из поливинилхлоридного пластиката пониженной пожарной опасности.
5)Оболочка - из негорючей ПВХ композиции.
ПрименениеКабель силовой медный огнестойкий с пониженным выделением дыма предназначен для стационарной установки в электрических сетях с переменным напряжением до тысячи Вольт, частотой 50 Герц, с токовой нагрузкой до 59 Ампер.
Кабель ВВГнг-FRLS 4х6 применяют для питания оборудования систем безопасности АС, пожарной сигнализации (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), также во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1, цепей аварийного электроснабжения и питания оборудования (токоприемников), функционирующих при пожаре.
По современным требованиям пожаробезопасности, кабель ВВГнг-FRLS 4х6 не рекомендуется применять в помещениях с массовым скоплением людей (школы, детские сады и др.) в связи с токсичностью продуктов пиролиза ПВХ, для данных категорий помещений разработаны более безопасные аналоги (FRHF, FRLSLTx). Кабель ВВГКабель ВВГ – основной тип силового кабеля, применяемого в передаче электроэнергии. Рабочее напряжение 220В/380В или 660В/1000В при частоте в 50 Гц. ВВГ кабель расшифровывается как винил - винил - голый кабель. Стандартные типы кабеля: 1) - ВВГ стандартная ПВХ изоляция, не обладает никакими самозатухающими и огнезащитными свойствами; 2) - ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения; 3) - ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид. Данный кабель предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Тем не менее присутствуют отличия. Кабель ВВГнг-ls используется в местах с высокой вероятностью возгорания. 4) - ВВГнг-frls кабель винил - винил - голый не подвержен горению. А аббревиатура LS означает, что данный силовой кабель не выделяет вредных веществ для человеческого организма. Производство кабеля ВВГнг-frls не горючего и малодымного соответствует самым жестким нормам технической безопасности. Огнестойкость - это отличительная особенность данного кабеля. Данный кабель можно применять в помещениях с повышенными требованиями к огнестойкости и влажности. Типы маркировок применяемые в силовых ВВГ кабелях. 1. Материал токопроводящей жилы: - А- алюминиевые жила; - без обозначения - медная жила. 2. Изоляционный внутренний материал: - П – полимерная изоляция; - Пв – полиэтилен; - В – поливинилхлорид. 3. Броня кабеля: - Г – брони нет, кабель голый; - Б - броня есть. 4. Изоляционный внешний материал: - В – поливинилхлорид; - Шв – защитный шланг; - Шп – защитный шланг из полиэтилена; - П – полимерная наружная оболочка. ВВГ кабели по умолчанию круглые, а ВВГп означает что кабель внешне плоский. Техническое описание кабеля: Кабель ВВГ производят в однопроволочном и многопроволочном исполнении. Многопроволочный кабель может иметь 2,3,4,5 жил. Традиционно кабель сделан из медного материала. Маркировка жил выполняется в традиционных цветах, которые соответствуют международным стандартам. Нулевой проводник, как правило, маркируется изоляцией синей или голубой расцветки, а заземляющий проводник — желто-зеленым цветом. Изготовляется в соответствии с ГОСТом 16442-80. .jpg) - токопроводящая жила выполнена по ГОСТу и выполнена в виде медного прута с круглым сечением; - изоляция проводника изготавливается из ПВХ в соответствии с ГОСТом; - оболочкой провода ВВГ является шланг, изготовленный из ПВХ, который не поддерживает горения и распространения ультрафиолетового излучения. Способы прокладки кабеляСуществует два способа прокладки кабеля - открытый и скрытый. При открытом допускается прокладка на сооружениях с негорючей поверхностью таких как бетон и кирпич. Если поверхность горючая, то необходима специальная защита. Допускается так же и прокладка на подвесном сооружении, таком как трос, но необходимо исключить механическое воздействие(растяжение или провисание).При скрытом способе прокладка, как правило, осуществляется под штукатуркой или в пустотах. Проложить кабель можно и в земле. Для этого необходимы герметичные коробки.
|
