Кабель ВВГнг(А)-FRLS 4*2,5(N) 1 ГОСТ

ВВГнг(А)-FRLS 4*2,5(N) 1 ГОСТ силовой кабель

Технические характеристики

Кабель огнестойкий ВВГнг-FRLS 4х2,5 имеет вид климатического исполнения (В), категории размещения 1-5 по ГОСТ 15150.

Температура эксплуатации от -50 до +50 градусов Цельсия.

Допустимая влажность воздуха до 98%.

Монтаж кабеля огнестойкого ВВГнг(А)-FRLS 4*2.5 производится при температуре не ниже -15 градусов.

Радиус изгиба при монтаже не менее 99 миллиметров.

Образование дыма при горении (тлении) кабеля ВВГнг(А)-FRLS 4х2,5 не приводит к снижению светопроницаемости более чем на 50%.

Кабель огнестойкий ВВГнг-FRLS 4х2.5 сохраняет работоспособность на открытом огне не мене 180 минут.

Длительно допустимая температура нагрева жил при эксплуатации кабеля: 90 градусов.

Допустимая температура нагрева жил при коротком замыкании: не более 250 градусов.

Продолжительность короткого замыкания не должна превышать 5 секунд.

Допустимая температура нагрева жил в режиме перегрузки не более 90 градусов.

Предельная температура нагрева жил кабеля ВВГнг-FRLS 4х2,5 по условиям невозгорания, не должна превышать 400 градусов Цельсия.

Растягивающее усилие при монтаже кабеля ВВГнг(А)-FRLS 4*2.5 не должно превышать 300 Ньютонов.

Срок службы кабелей ВВГнг(А)-FRLS не менее 30 лет с даты изготовления.

Расчетная масса кабеля ВВГнг-FRLS 4х2,5 - 0,45 килограмм в метре.

Наружный диаметр кабеля ВВГнг-FRLS 4х2.5 - 16,8 миллиметров.

Токовые нагрузки

Допустимая токовая нагрузка при прокладке на воздухе: 27 Ампер.

Допустимая токовая нагрузка при прокладке в земле: 36 Ампер.

Допустимый ток односекундного короткого замыкания: 270 Ампер.

Активное сопротивление жилы: 7,55 Ом на километр.

Расшифровка маркировки

В - Изоляция из ПВХ композиции.

В - Оболочка из ПВХ композиции.

Г - Не имеет брони.

нг - Пониженная пожарная опасность кабеля.

(А) - Индекс пожаробезопасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках).

FR - Стоек к воздействию открытого огня.

LS - Пониженное выделение дыма.

4 - Количество жил.

2,5 - Сечение жил в квадратных миллиметрах.

Также в маркировке могут присутствовать следующие обозначения:

(ож) или (ок) - Жила выполнена в однопроволочном (монолитном) исполнении.

(мс) или (мк) - Жила выполнена в многопроволочном исполнении.

(180) - Сохраняет работоспособность в течении 180 минут на открытом огне.

(0,66) - Номинальное напряжение 660 Вольт.

(1,0) - Номинальное напряжение 1000 Вольт.

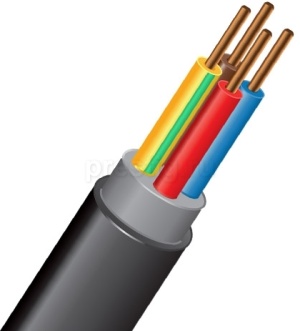

Конструкция кабеля

1)Токопроводящая жила– медная первого или второго класса по ГОСТ 22483.

2)Термический барьер – обмотка из слюдосодержащих лент.

3)Изоляция - из ПВХ пластиката пониженной пожарной опасности.

4)Заполнение - из поливинилхлоридного пластиката пониженной пожарной опасности.

5)Оболочка - из негорючей ПВХ композиции.

Применение

Кабель силовой медный огнестойкий с пониженным выделением дыма предназначен для стационарной установки в электрических сетях с переменным напряжением до тысячи Вольт, частотой 50 Герц, с токовой нагрузкой до 36 Ампер.
Кабель ВВГнг-FRLS 4х2,5 применяют для питания оборудования систем безопасности АС, пожарной сигнализации (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), также во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1, цепей аварийного электроснабжения и питания оборудования (токоприемников), функционирующих при пожаре.
По современным требованиям пожаробезопасности, кабель ВВГнг-FRLS 4х2.5 не рекомендуется применять в помещениях с массовым скоплением людей (школы, детские сады и др.) в связи с токсичностью продуктов пиролиза ПВХ, для данных категорий помещений разработаны более безопасные аналоги (FRHF, FRLSLTx).
