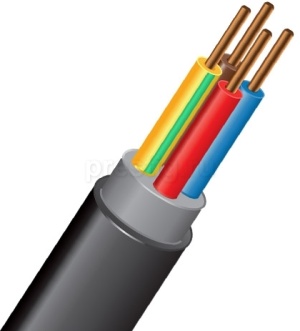

Кабель ВВГнг(А) 4*35 (ож)


Артикул: ВВГнг(А) 4*35 (ож)
Цена роз.: 782.86 Руб

Цена крупный опт: 711.69 Руб
Цена опт: 747.27 Руб

ВВГнг(А) 4*35 (ож) силовой кабель

Технические характеристики

Вид климатического исполнения кабелей - УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69
Температура эксплуатации от -50 до +50 градусов Цельсия
Монтаж кабеля ВВГнг 4х35 без предварительного подогрева производится при температуре не ниже -15 градусов
Минимально допустимый радиус изгиба кабеля ВВГнг(А) 4*35 составляет 252 миллиметров.
Растягивающее усилие при прокладке кабелей ВВГнг 4х35 не должно превышать 7000 Ньютонов.
Кабели ВВГнг(А) не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать +70 градусов.
Температура жил при токах короткого замыкания не должна превышать +150 градусов.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Расчетная масса кабеля ВВГнг 4х35 составляет 1,92 килограмм в метре.
Наружный диаметр кабеля ВВГнг 4х35 - 28 миллиметров.
Код ОКП: 35 3371.
Класс пожарной опасности кабеля ВВГнг(А) 4*35 по ГОСТ Р 53315-2009: П1б.8.2.5.4.
Срок службы кабеля ВВГнг 4х35 не менее 30 лет с даты изготовления.

Токовые нагрузки

Допустимый ток при прокладке ВВГнг 4*35 на воздухе - 137 А
Допустимый ток при прокладке в земле - 158 А
Допустимый ток односекундного короткого замыкания - 3860 А
Активное сопротивление жилы - 0,54 Ом/км

Расшифровка маркировки

В - Изоляция из поливинилхлоридного пластиката
В - Оболочка из поливинилхлоридного пластиката
Г - Не имеет брони
нг - ПВХ пластикат пониженной пожарной опасности
(А) - Индекс пожарной опасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках)
4 - Количество токонесущих жил
35 - Сечение жил в мм2
Также в маркировке встречаются следующие обозначения:
(ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении
(мк) или (мж) - Жила выполнена в многопроволочном исполнении
(0,66) - Кабель рассчитан на напряжение до 660 В
(1,0) - Кабель рассчитан на напряжение до 1000 В

Конструкция кабеля

1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77
2. Изоляция – из ПВХ пластиката пониженной горючести
3. Заполнение - из ПВХ пластиката пониженной пожарной опасности или мелонаполненной резины
4. Оболочка - из негорючего ПВХ пластиката

Применение кабеля

Кабель силовой медный негорючий ВВГнг 4*35 предназначен для передачи и распределения электричества в неподвижных электротехнических установках с напряжением до 1000 Вольт номинальной частотой 50 Герц, с токовой нагрузкой до 158 Ампер.
Кабелем ВВГнг 4х35 прокладывают линии без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Кабель ВВГнг 4*35 применяют для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год. Кабели ВВГнг(А) разрешено прокладывать пучками, в открытых кабельных сооружениях (кабельных эстакадах, галереях), для прокладки в помещениях ВВГнг(А) не проходит современные требования пожарной безопасности.
