Кабель ВВГнг(А) 4*4

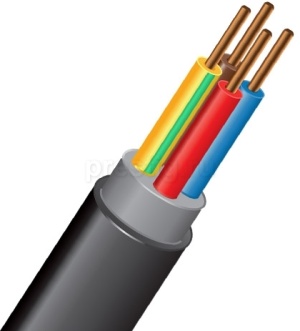

ВВГнг(А) 4*4 силовой кабель

Технические характеристики

Вид климатического исполнения кабелей - УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69

Температура эксплуатации от -50 до +50 градусов Цельсия

Монтаж кабеля ВВГнг 4х4 без предварительного подогрева производится при температуре не ниже -15 градусов

Минимально допустимый радиус изгиба кабеля ВВГнг(А) 4*4 составляет 113,4 мм

Растягивающее усилие при прокладке кабелей ВВГнг 4х4 не должно превышать 800 Н

Кабели ВВГнг(А) не распространяют горение при групповой прокладке по категории (А)

Температура нагрева жил при эксплуатации не должна превышать +70 градусов

Температура жил при токах короткого замыкания не должна превышать +150 градусов

Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия

Расчетная масса кабеля ВВГнг 4х4 составляет 0,3 килограмм в метре

Наружный диаметр кабеля ВВГнг 4х4 - 12,6 мм

Срок службы кабеля ВВГнг 4х4 не менее 30 лет с даты изготовления

Токовые нагрузки

Допустимый ток при прокладке ВВГнг 4*4 на воздухе - 36 А

Допустимый ток при прокладке в земле - 47 А

Допустимый ток односекундного короткого замыкания - 430 А

Активное сопротивление жилы - 4,65 Ом/км

Расшифровка маркировки

В - Изоляция из поливинилхлоридного пластиката

В - Оболочка из поливинилхлоридного пластиката

Г - Не имеет брони

нг - ПВХ пластикат пониженной пожарной опасности

(А) - Индекс пожарной опасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках)

4 - Количество токонесущих жил

4 - Сечение жил в мм2

Также в маркировке встречаются следующие обозначения:

(ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении

(мк) или (мж) - Жила выполнена в многопроволочном исполнении

(0,66) - Кабель рассчитан на напряжение до 660 Вольт

(1,0) - Кабель рассчитан на напряжение до 1000 Вольт

Конструкция кабеля

1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.

2. Изоляция – из ПВХ пластиката пониженной горючести.

3. Заполнение - из ПВХ пластиката пониженной пожарной опасности или мелонаполненной резины.

4. Оболочка - из негорючего ПВХ пластиката.

Применение кабеля

Кабель силовой медный негорючий ВВГнг 4*4 предназначен для передачи и распределения электричества в неподвижных электротехнических установках с напряжением до 1000 Вольт номинальной частотой 50 Герц, с токовой нагрузкой до 47 Ампер.
Кабелем ВВГнг 4х4 прокладывают линии без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Кабель ВВГнг 4*4 применяют для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год. Кабели ВВГнг(А) разрешено прокладывать пучками, в открытых кабельных сооружениях (кабельных эстакадах, галереях), для прокладки в помещениях ВВГнг(А) не проходит современные требования пожарной безопасности.
