576002 ARC-LAN 100х55 Кабель-канал с крышкой Экопласт


Артикул: 576002
Цена роз.: 614.89 Руб

Цена крупный опт: 597.57 Руб
Цена опт: 606.23 Руб

576002 ARC-LAN 100х55 Кабель-канал с крышкой пластиковый Экопласт Ecoplast



Короба и кабель-каналы. Серия Arc-LAN

описание серии

Технические характеристики установочного короба для электропроводки


Серия короба с крышкой Экопласт  -  ARC-LAN
Артикул изделия - 576002
Сечение кабель канала (мм) - 100х55 мм
Длина кабель канала - 2 метра
Цена - указана за 1 погонный метр
Количество в упаковке  24 метра
Материал - Самозатухающая композиция ПВХ
Цвет - Белый RAL 9016
Упаковка - Многослойный картон

Каталог кабель каналы Экопласт

Видео инструкция  монтажа кабель каналов Экопласт (HD качество)

 2016-2019 сертификат СЕ

Arc-LAN – это профессиональная система нового поколения пластиковых кабельных коробов (кабель-каналов) для открытой проводки в административных помещениях, состоящая из кабель-каналов соединительных и ответвительных аксессуаров, а также элементов крепления электроустановочных изделий.Серия кабель каналов Aкс-LAN является ярким примером импортозамещения известным зарубежным брендам.Но в отличие от зарубежных брендов цена на кабель каналы производства компании Экопласт в несколько раз дешевле , а по качеству не уступает импортной продукции.Кабель канал Arc-LAN удачное сочетание качества и цены российского производства.-

Короба и аксессуары производятся в России из композиции ПВХ и АБС пластика. Поверхность кабель-каналов легко очищается от пыли, а специальная композиция ПВХ гарантирует долговременную стабильность цвета и устойчивость к воздействию ультрафиолета.

Плавная скругленная форма и элегантный дизайн кабель-каналов, эргономичность оригинальных решений обеспечивает благоприятное визуальное восприятие и позволяет использовать кабель-каналы серии Arc-LAN для для монтажа и эксплуатации в интерьерах офисного пространства премиального уровня.

Arc-LAN гарантирует

  • Системное решение – инсталляция с наименьшими затратами, финансовыми и трудовыми.
  • Передовые конструктивные решения с плавным радиусом изгиба, идеально подходят для передачи данных без потери качества сигнала.
  • Система спроектирована с учетом опережающих требований по безопасности и удобству монтажа.
  • Возможность быстрой модернизации для возрастающих требований с новыми разработками и требований для СКС.
  • Высокие интеграционные возможности для оборудования.

Создание системы обусловлено ростом спроса на профессиональные решения для построения высокоскоростных сетей нового поколения, в том числе на базе волоконно-оптических систем и медных кабелей 6 и 7 категории.

Кабельная система Arc-LAN является оптимальной системой для построения структурированных кабельных сетей любой степени сложности. Серия Arc-LAN разработана с учетом рекомендаций ведущих компаний - системных интеграторов и электромонтажных фирм.

Область применения

  • Администартивные помещения
  • Коммерческая недвижимость
  • Бизнес центры, технопарки
  • Объекты социальной сферы







Особенности и преимущества серии ARC-LAN






Дизайн
Форма и элегантный дизайн кабель-каналов, эргономичность оригинальных решений для монтажа позволяет использовать серию Arc-LAN в интерьерах офисного пространства премиального уровня. Защитная пленка с трёх сторон

Эргономика и удобство монтажа
В системе кабель - каналов Arc-LAN реализованы передовые инженерные разработки. Оптимальная геометрия кабель-нанала создает преимущество в увеличенной площади сечения. Дополнительный объем позволяет эффективно использовать кабель – канал, увеличивая количество и суммарное значение сечений кабельных проводников. Принятый стандарт линейных размеров формирует увеличенную площадь внутреннего поперечного сечения в сравнении с аналогичными решениями ведущих европейских производителей. Система Arc-LAN - это преимущество в экономике проекта и скорости инсталляции.

Кабель-канал 100х55 Arc-LAN (код 576002) поставляется в комплекте со съемной фронтальной крышкой. Внутрь короба можно установить дополнительную перегородку (разделитель – код 573911) благодаря наличию на дне короба специальной направляющей. Длина 2 метра. Поставляется в защитной плёнке. Является электроустановочным коробом, т.е. внутрь короба можно монтировать электроустановочные изделия серии «LK45», а также любые изделия стандарта 45х45 мм. Толщина стенки короба – не менее 2 мм. Основание короба имеет перфорацию для монтажа к стене.

 Комплектация


Полезное сечение, мм2 Кол-во
в упаковке,
м
Короб
с крышкой
Arc-LAN
Перегородка Угол
внутренний
изменяемый
с задней
стенкой и
разделителем
Угол внешний
изменяемый
с задней
стенкой и
разделителем
Угол плоский
с задней
стенкой и
разделителем
Угол
Т-образный
с задней
стенкой и
разделителями
100 х 40 3170 32 576004 573914 576114 576214 576314 576414
100 х 55 4519 24 576002 573911 576111 576211 576311 576411


Ввод в стену
/ потолок
/ щит
Заглушка Накладка
на стык
крышки
Накладка
на стык
профиля
Фиксатор
кабеля
Суппорт
PMA-45/2
для одной розетки
45х45
на 2 модуля
Суппорт
PMA-45/4
для двух розеток
45х45 или
4 модуля 22,5х45
Суппорт
PMA-45/6
для трёх розеток
45х45 или
6 модулей 22,5х45
100 х 40 576914 576814 576514С 576514В 576714 573909 573915 573916
100 х 55   576911  576811 576514С 576511В 576714 573909 573915 573916






Современный дизайн, плавная скругленная форма обеспечивают благоприятное визуальное восприятие в интерьерах современного офиса

Разделительная перегородка - жестко фиксирует кабельные пучки, предназначена для прокладки кабелей различного назначения

Увеличенная толщина стенки короба - не менее 2 мм, перфориророванные отверстия с шагом 25 мм - не требуется предварительное засверливание




Наличие полного комплекта аксессуаров позволяет выстраивать систему любой степени сложности

Специальные добавки обеспечивают высокую пластичность и устойчивость к механическим повреждениям

Двойной замок - надежная фиксация крышки при многократном открытии и закрытии канала без деформации самой крышки

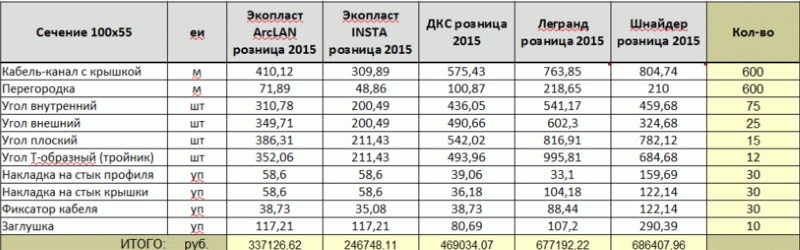

Таблица примерных цен аналогичной продукции известных брендов


 Особенности прокладки электропроводки в кабельных каналах

В соответствии с ПУЭ (издание 6 и дополнение 7) п.2.1.61.
«В коробах  провода  и  кабели  допускается  прокладывать  многослойно  упорядоченным  и  произвольным  (россыпью)
взаимным  расположением.  Сумма сечений  проводов  и  кабелей,  рассчитанных  по  их  наружным  диаметрам,

включая изоляцию и наружные оболочки, не должна превышать: для глухих  коробов  35%  сечения  короба  в  свету;
для  коробов  с  открываемыми
крышками 40%».на  практике  для  оптимального  заполнения  кабель-канала  проводами,
сечение  кабель-канала  обычно  выбирается  с  запасом  не  60,  а  50%.
Этот
запас  планируется  для  возможности  модернизации  кабельной  системы в будущем (добавление проводов и т.п.),
для оптимального теплоотвода,
а  также  для  возможности  установки  во  внутреннее  пространство  канала
электроустановочных  изделий. также,  проводка  не  должна  давить  на крышку кабель-канала.
Для  удобства  выбора  сечений  кабель-каналов,  в  каталоге Экопласт  имеется
справочная информация (см. таблицу на 3-й странице обложки),где приведены значения сечений всех кабель-каналов в мм2 с учетом необходимого запаса.
